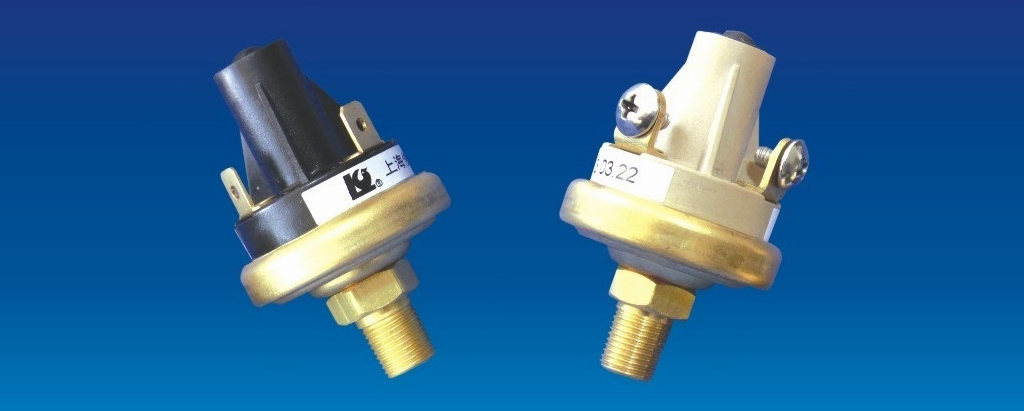

H50PS系列压力控制器
概述
H50PS系列压力控制器是一种微动开关。它随被控制介质的压力升降而使控制电路闭合或断开。广泛用于动力换挡变速器、防滑制动系统、挖掘机液压系统、空气压缩机以及其他需要压力保护的工业设备中。
工作原理
H50PS系列压力控制器是一种通过膜片感受系统压力并将压力传递给簧片，推动开关触点动作，当压力达到设定点时断开或闭合电路的装置。H50PS系列压力控制器专业设计用于承受持久负荷用途，动作值由工厂设定，也可现场调节。
技术参数
| 项目 | 参数 |
| 压力接头 | 英制螺纹（可按照客户要求定制） |
| 适用环境温度 | -40 ～ 120 ℃ |
工作压力 | 1MPa（设定值0.004～0.165MPa） |
| 1.7MPa（设定值0.17～1.0MPa） | |
| 耐压力 | 3.5MPa |
| 电气强度 | 外壳与接线端子间1500V，1min |
| 耐久性 | 100,000次 |
| 触点容量 | 阻性负载8A，DC12V或4A，DC24V；感性负载1A，AC120V或0.5A，AC240V |
规格值定制
| 可选压力范围 | 动作压力偏差 | ||
| 0.004～0.007(MPa) | 0.5～1(PSI) | 0.002(MPa) | 0.3(PSI) |
| 0.007～0.02(MPa) | 1～3(PSI) | 0.004(MPa) | 0.5(PSI) |
| 0.02～0.048(MPa) | 3～7(PSI) | 0.007(MPa) | 1(PSI) |
| 0.048～0.09(MPa) | 7～13PSI) | 0.014(MPa) | 2(PSI) |
| 0.09～0.165(MPa) | 14～24(PSI) | 0.02(MPa) | 3(PSI) |
| 0.165～0.345(MPa) | 24～50(PSI) | 0.035(MPa) | 5(PSI) |
| 0.345～0.62(MPa) | 50～90(PSI) | 0.048(MPa) | 7(PSI) |
| 0.62～1.03(MPa) | 90～150(PSI) | 0.069(MPa) | 10(PSI) |
