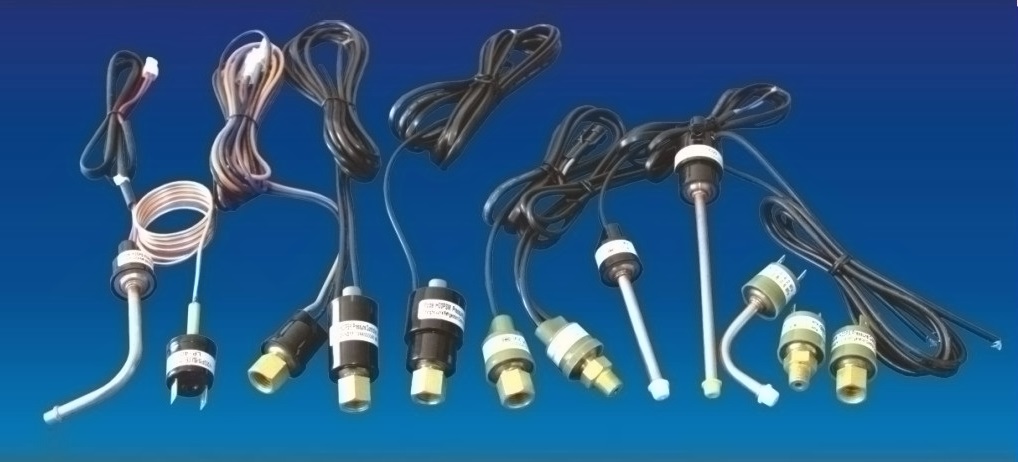

H20PS（M）系列压力控制器
概述
H20PS(M)系列压力控制器（通称压力开关）主要应用于制冷循环系统中，通常作为系统过高压或过低压保护的一种控制装置。具有高可靠性、高密封性、长寿命等特点。
工作原理
H20PS(M)系列压力控制器工作原理：当被控介质压力上升到上切换值时，产品内部蝶形金属膜片产生失稳突跳，推动顶杆，使开关触点接通（或断开）。 当被控介质压力下降到下切换值时，蝶形金属膜片会反向突跳到初始状态，此时H20PS自动复位产品，开关触点自动恢复断开（或接通）状态，H20PSM手动复位产品需要人工按压复位按钮实现触点复位，从而实现了开关系统电路等控制目的。

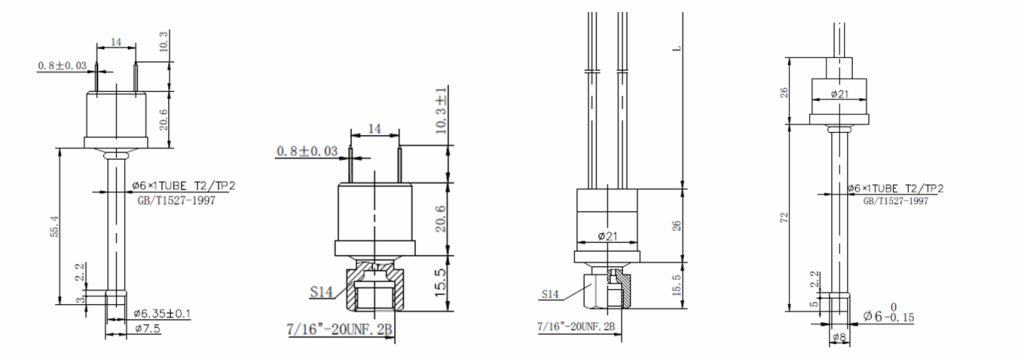

H20PS自动复位系列产品典型外形尺寸

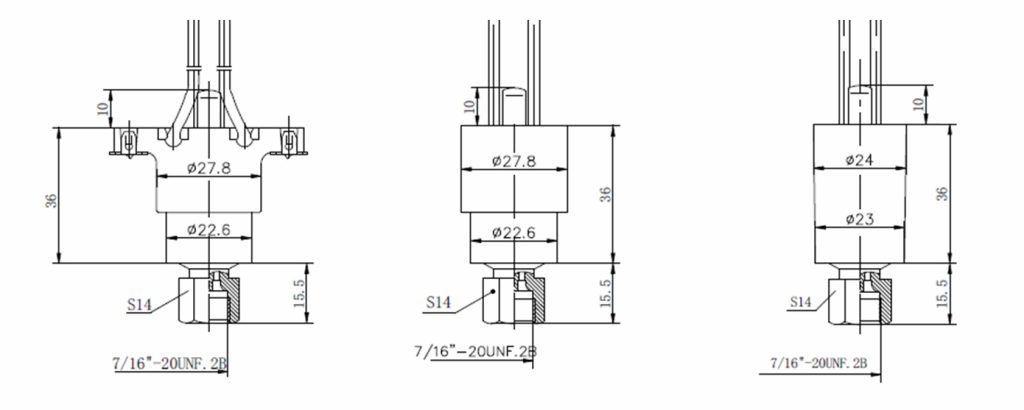

H20PSM手动复位系列产品典型外形尺寸

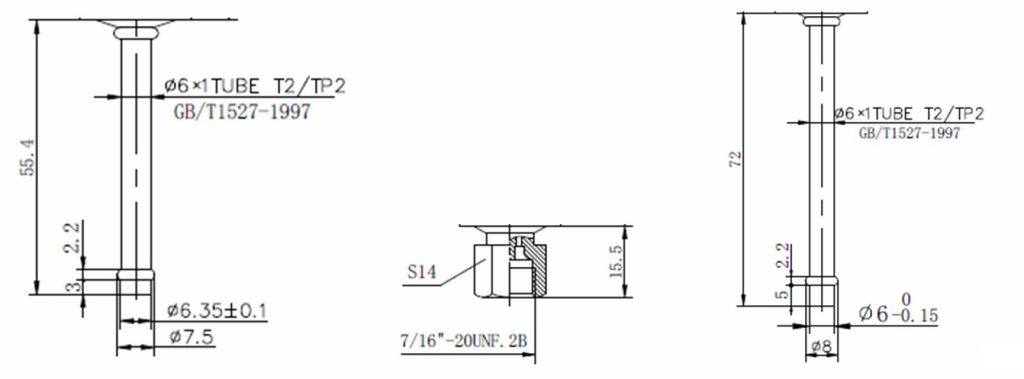

典型接口尺寸
技术参数
项目 | 参数 | |
| 低压压力控制器 | 高压压力控制器 | |
| 触点容量 | AC250V6A;AC125V10A;DC28V10A | |
| 上切换压力值（P） | 0.02MPa| 1MPa | |
| 最高使用压力 | 2MPa | 1.2P |
| 气密性试验压力 | 2.5MPa | 1.5P |
| 膜盒耐压强度 | 34.5 MPa，1min，无爆裂或渗漏 | |
| 适用环境温度 | -40℃~+65℃ | -40℃~+100℃ |
| 适用介质温度 | -54℃~+85℃ | -54℃~+135℃ |
| 接触电阻 | 20mΩ以下（除导线） | |
| 绝缘电阻 | 接线端与外壳间不小于100MΩ，湿热试验后不小于10MΩ | |
| 绝缘强度 | 能承受AC1500V1min,湿热试验后能承受AC1275V1min | |
| 盐雾试验 | 96h后满足所有电气性能，1000h后金属部分无严重腐蚀现象 | |
| 使用寿命 | H20PS产品100，000次(典型);H20PSM产品1000次(典型) | |
规格值定制
| 上切换值选型范围(MPa) | 下切换值与下切换值比值 | 切换值公差(MPa) |
| （0.02，0.6］ | 0.33～0.66 | ±(0.02～0.06) |
| （0.6，1］ | 0.5～0.7 | ±(0.35～0.1) |
| （1，2］ | 0.6～0.8 | ±(0.5～0.15) |
| （2，3］ | 0.66～0.8 | ±(0.7～0.2) |
| （3，4.5］ | 0.7～0.82 | ±(0.1～0.25) |
| （4.5，5.5］ | 0.72～0.85 | ±(0.15～0.3) |
认证
UL TUV PED UKCA CQC CE ATEX
